A-ZF-BPS-ZT型导流式自控调压防火止回阀采用悬桥式开启方式，止回阀与吸油烟机通过电子传感技术联动；阀门开启时，阀门盖板形成导向斗，向上排风引导下部气体向上自动拔风，闭合时阀体紧贴排气道管壁，不占用排气道通风界面，不影响排气系统的通畅性。阀门密封圈采用柔性结合，提高密封性，并通过电源推拉阀门板操作，避免阀体被油污粘连。防火止回阀采用背投式防火结构，发生火情强制自行闭合。A系列排气道防串烟、福建莆田防火的技术特点全部由阀体实现，A-ZF-BPS-ZT型自控调压式防火止回阀与背投式防火止回阀是关键部件，应配套使用。在安装止回阀时，排气道开孔尺寸为178(宽)x182(高)。当排气道有外保护墙时，外保护墙开孔尺寸为250x250。止回阀底板用M4螺丝固定在排气道上，阀门开口向上，阀体用螺丝固定在底板框上。 吸油烟机电源线应接入止回阀，止回阀周边50cm范围内应设电源插座。吸油烟机开启后，延时约5s后阀门开启，吸油烟闭后，延时10s后阀门自行关闭。勿在20s内频繁开关吸油烟机，避免产生误触动作。阀体维护保养时，将四周的安装螺丝或弹簧片拆下即可。当止回阀位于吊顶上方时，必须在吊顶位置设置检修孔。开孔尺寸应大于250x250。可按各楼层压力和吸油烟机风压大小，通过调压使各楼层均匀排放在阀体进气口处加阶梯式接口件，供大小不同口径的排气管接驳。 福建莆田楼顶烟道拔气风帽

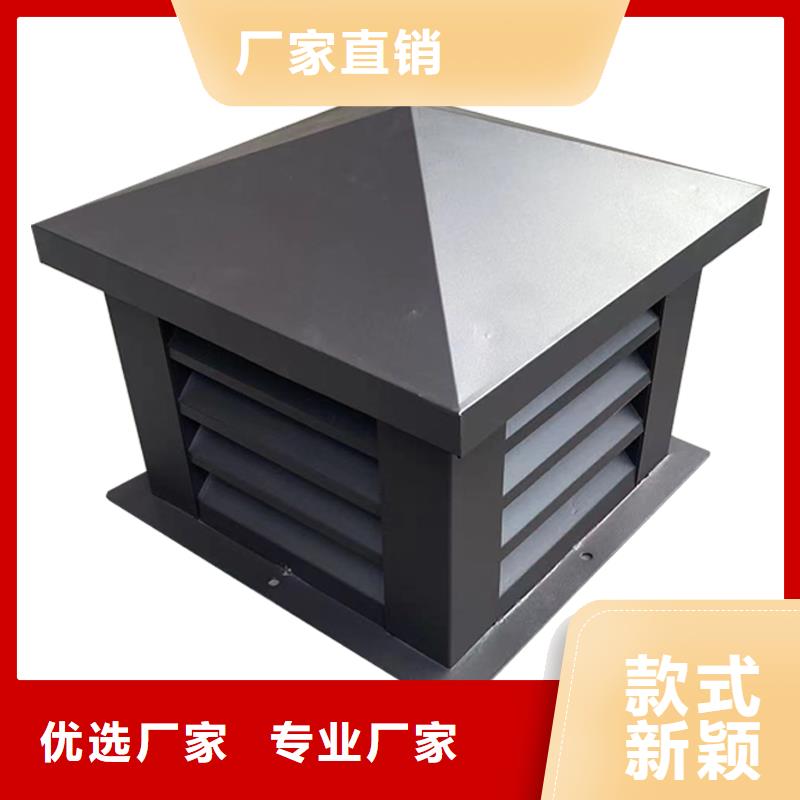

福建莆田楼顶烟道拔气风帽，排气道伸出屋面风帽的出气口高度应有利于废气扩散屋顶风帽的安装高度不应低于相邻建筑砌筑体。排气道的出口设置在上人屋面、福建莆田附近住户平台上时，应高出屋面或平台地面2m；当周围4m之内有门窗时，应高出门窗上皮0.6m。6.2.5 住宅厨房和卫生间不得共用同一排气道6.2.6 当同一户内毗邻卫生间共用同一排气道时，应选用专用型号，并做好预留洞口，每个卫生间均应安装防火止回阀。6.2.7 燃气热水器的排气管不得接入排气道内。6.2.8其他管线禁止穿越排气道或阻挡进气口。6.2.9商业餐饮的排油烟管道不得接入本图集的排气道内。7 安装要求 7.1选用排气道产品时，生产企业应提供符合 相关检测要求的排气系统检测报告。 7.2排气道安装应在土建结构主体工程完毕之后，装修工程及其他设备管道安装之前进行；防火、福建莆田附近防串烟、福建莆田防倒灌功能部件应与相应的排气道配套安装和使用；屋顶风帽应在屋面防水层及保温隔热层施工前按照设计要求进行安装。7.3排气道安装前,住宅项目施工单位应按照设计要求，在每层楼板预留安装排气道孔洞，并保证各层楼板预留孔洞尺寸和位置正确且上、福建莆田附近直对中，否则需进行修改。
